| エアロスタットPCは、高性能の除電用電極、パワーユニットを内蔵、より早く、より完全に帯電を除去し、液晶、電子部品の静電破壊、劣化を防止します。軽量コンパクト設計でテーブル作業での使用に限らず、装置への取付も簡単に行うことが出来ます。 |
|
| ●特長 |
○軽量・小型のテーブルトップエアロスタット。
○安定した出力のパワーユニットを内蔵。
○オートイオンバランス回路
（U.S.PAT.No.5,153,811,特許）内蔵。

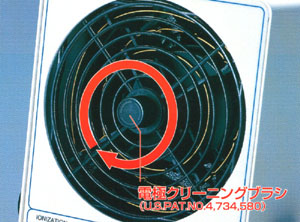

○電極クリーニングブラシでメンテナンスが簡単。 |
| ●用途 |
○電子部品の静電気破壊及び放電による
劣化の防止。
○プリント基板の実装ライン・マスキング
・テーピング・ラミネート工程に。
○入出荷検査、コンベヤライン上の静電気除去。
○液晶、電子機器の製造組立ラインに。
○パーツフィーダー内の除電に。 |
|
|
|
| 形式 |
エアロスタット PC |
外形寸法
：mm（W×D×H） |
177×115×245 |
| 入力電圧 |
AC100V、50／60Hz兼用 |
| 消費電力 |
100VA以下 |
イオンバランス
（オフセット電圧） |
±5V以下
オートイオンバランス方式 |
| 風量 |
50Hz・60Hz 1.2〜2.2m3／min
無段階方式 |
| オゾン発生量 |
0.02PPM以下
測定器：DASIBI 1003AH オゾンモニター
（紫外線吸収法）使用
ブロワー前面150mmで測定 |
| 騒音レベル |
ファンスピード最大 57dB以下
ブロアーの周囲600mm、風量最大 |
| 操作可能環境温度 |
0〜50℃
10〜85％RH（但し、氷結結露のないこと） |
| 重量 |
約2.9kg |
| エアーフィルター |
オープンセルポリウレタンフォーム |
推奨距離
（ブロワー前面
〜帯電物） |
300mm以内 |
|
|
|
| ●主要装備
|
 |
○オートイオンバランス回路
○電極クリーニングブラシ装備
○ファンスピード（風量）調節装置
○角度調整スタンド
○動作確認用イオナイゼーションランプ装備
○エアーフィルター内蔵 |
|
|
●除電性能表
（テスト方法はチャージプレートモニターを使用し、
EOS／ESDSTD No.3に基づいて測定。）
測定位置：センター、ファンスピード：最大 |
|
|
|
|
設置距離
（m/m）
|
減衰時間（秒）
|
|
＋1000V→＋100V
|
−1000V→−100V
|
|
50Hz
|
150
|
1.2
|
1.3
|
|
300
|
2.2
|
2.6
|
|
450
|
3.4
|
4.1
|
| 60Hz |
150
|
1.0
|
1.1
|
|
300
|
1.7
|
2.1
|
|
450
|
2.6
|
3.2
|
|
| ※各データは測定値であり、保証値ではありません。
|
